Hej tamo! Kao dobavljač dvostrukih mehaničkih zaptivača, često me pitaju o tome kako ovi loši momci sprečavaju curenje. Dakle, hajde da zaronimo i razložimo.
Prvo, šta je uopće dvostruka mehanička brtva? Pa, to je kao dvoslojni odbrambeni sistem za sprečavanje tečnosti da dospe tamo gde ne bi trebalo. Dvostruka mehanička brtva se sastoji od dva seta zaptivnih površina koje rade zajedno. Svaki set ima rotirajuću zaptivnu površinu i stacionarnu zaptivnu površinu koje dolaze u kontakt jedna s drugom kako bi stvorile barijeru.
Osnovni princip zaptivanja
Osnovna ideja koja stoji iza sprečavanja curenja dvostruke mehaničke zaptivke je stvaranje čvrstog zaptivača na spoju između rotirajućih i nepokretnih dijelova. Kada se osovina okreće, uvijek postoji opasnost od curenja tekućine duž osovine. Površine zaptivača su dizajnirane da se tako precizno uklapaju da tečnost ne može da prođe. Obično su napravljeni od tvrdih materijala kao što su keramika, karbid ili ugljik, koji mogu izdržati visok pritisak, abraziju i koroziju.
Uloga barijerne tečnosti
Jedna od ključnih komponenti dvostruke mehaničke zaptivke je zaštitna tečnost. Ova tečnost se pumpa između dva seta zaptivnih površina. Barijerna tečnost ima nekoliko važnih funkcija.
Prvo, podmazuje površine zaptivki. Trenje je neprijatelj svakog mehaničkog sistema, au zaptivci može uzrokovati habanje i habanje tokom vremena, što dovodi do curenja. Barijerna tečnost stvara tanak film između površina zaptivke, smanjujući trenje i omogućavajući rotirajućem dijelu da se glatko kreće prema nepokretnom dijelu.
Drugo, djeluje kao rashladno sredstvo. Kako se površine zaptivke trljaju jedna o drugu, stvara se toplina. Pretjerana toplina može oštetiti materijale zaptivki i smanjiti njihovu učinkovitost. Barijerna tečnost apsorbuje ovu toplotu i odvodi je, održavajući optimalnu temperaturu brtve.
Treće, zaštitna tečnost stvara razliku pritiska. Održavanjem većeg pritiska na strani zaštitnog fluida u odnosu na stranu procesnog fluida, sprečava se curenje procesnog fluida. Ako postoji mali zazor ili mikro-pukotina u unutrašnjem zaptivaču, tečnost barijere će teći u procesni fluid, a ne obrnuto.
Vrste dvostrukih mehaničkih zaptivki i njihovi mehanizmi protiv curenja
Postoje dvije glavne vrste dvostrukih mehaničkih zaptivki: tandemske i dvostruke pod pritiskom.
Tandem Seals
Kod tandem zaptivke, dva seta zaptivnih površina su raspoređena jedan za drugim u nizu. Unutrašnja brtva je primarna, a vanjska je sekundarna brtva. Primarna zaptivka je u direktnom kontaktu sa procesnim fluidom i preuzima najveći deo pritiska. Ako primarno zaptivanje pokvari, sekundarno zaptivanje se aktivira kako bi se sprečilo curenje. Barijerna tečnost u tandem zaptivaču je obično pod nešto nižem pritisku od procesne tečnosti, ali ipak pomaže u podmazivanju i hlađenju.
Dvostruke brtve pod pritiskom
Za dvostruke brtve pod tlakom, obje su zaptivke dizajnirane da samostalno podnose pritisak. Barijerni fluid se u ovom slučaju održava na većem pritisku od procesnog fluida. Ovo stvara pozitivnu razliku tlaka na oba zaptivka, pružajući vrlo pouzdanu barijeru protiv curenja. Čak i ako jedna od zaptivki pokvari, druga zaptivka i tečnost barijere visokog pritiska će sprečiti izlazak procesne tečnosti.
Dodatne karakteristike za prevenciju curenja
Dvostruke mehaničke zaptivke često dolaze s drugim karakteristikama koje poboljšavaju njihovu sposobnost prevencije curenja.
Seal Chambers
Komora zaptivke je kućište koje obuhvata brtvu. Dizajniran je tako da sadrži zaštitnu tečnost i štiti brtvu od vanjskih zagađivača. Dobro dizajnirana zaptivna komora takođe može pomoći da se pritisak ravnomerno rasporedi oko zaptivke, smanjujući rizik od neravnomernog habanja i curenja.
Zaptivke i O-prstenovi
Zaptivke i O-prstenovi se koriste za zaptivanje spojeva između različitih dijelova zaptivke i zaptivne komore. Oni sprečavaju curenje zaštitne tečnosti iz komore zaptivke i sprečavaju ulazak spoljašnjih zagađivača. Ove male gumene ili elastomerne komponente igraju ključnu ulogu u celokupnom integritetu dvostrukog mehaničkog zaptivača.
Stvarni - svjetski primjeri

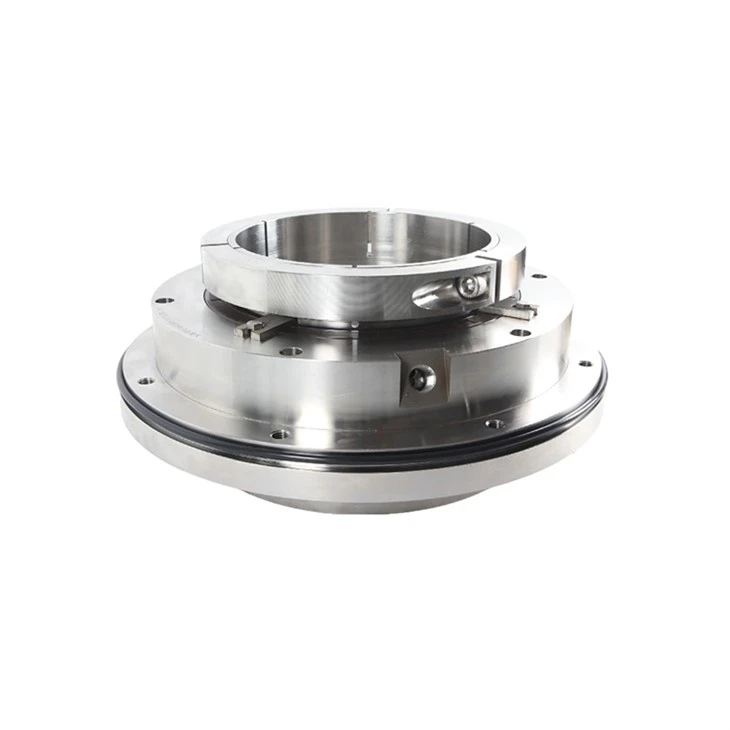

Dozvolite mi da vam ispričam neke od proizvoda koje, kao dobavljač dvostrukih mehaničkih zaptivača, nudimo. UzmiMOR JCS1C zaptivke hidrauličnih cilindara jednosmernog dejstva. Ova zaptivka je dizajnirana sa visoko preciznim zaptivnim površinama i pouzdanim sistemom barijere tečnosti. Obično se koristi u hidrauličnim cilindrima, gdje curenje može dovesti do gubitka efikasnosti, pa čak i do kvara sistema. Dizajn dvostrukog mehaničkog zaptivača osigurava da se hidraulični fluid nalazi unutar cilindra, omogućavajući mu da radi glatko i efikasno.

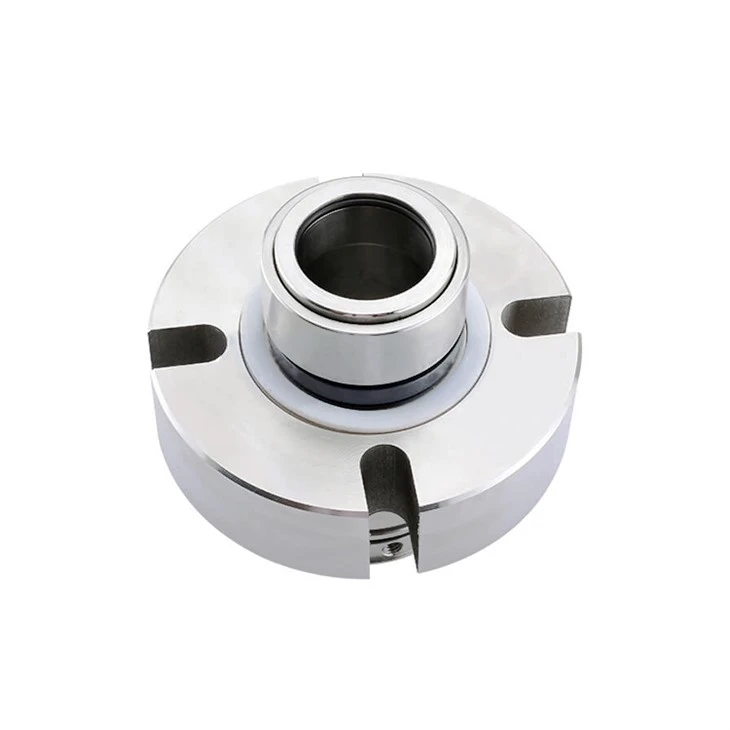

Još jedan odličan proizvod jeMOR 528 balansirana brtva. Ova brtva je izbalansirana za rad sa aplikacijama pod visokim pritiskom. Dizajn dvostruke zaptivke, u kombinaciji s pažljivo formuliranom zaštitnom tečnošću, pruža odličnu prevenciju curenja. Može se koristiti u pumpama, kompresorima i drugoj industrijskoj opremi gdje je održavanje okruženja bez curenja ključno.
Takođe imamoMOR LC900 - 1150II Opružna mehanička brtva za pumpu za odsumporavanje. U pumpama za odsumporavanje, procesni fluid može biti vrlo korozivan. Dvostruka mehanička zaptivka u ovom proizvodu je napravljena od materijala otpornih na koroziju, a zaštitna tečnost pomaže u zaštiti lica brtve od jakih hemikalija. Ovo osigurava dugoročnu pouzdanost i minimalno curenje.
Zašto odabrati dvostruke mehaničke zaptivke?
U mnogim industrijskim aplikacijama, posljedice curenja mogu biti ozbiljne. To može dovesti do zagađenja okoliša, gubitka proizvoda, pa čak i sigurnosnih opasnosti. Dvostruke mehaničke zaptivke nude mnogo veći nivo pouzdanosti u odnosu na jednostruke zaptivke. Oni pružaju više slojeva zaštite, smanjujući rizik od curenja na minimum.
Ako ste u industriji u kojoj je sprečavanje curenja kritično, kao što je hemijska prerada, nafta i gas ili proizvodnja hrane i pića, dvostruke mehaničke zaptivke su pravi izbor. Oni vam mogu dugoročno uštedjeti novac smanjenjem troškova održavanja, sprječavanjem gubitka proizvoda i izbjegavanjem ekoloških kazni.
Hajde da razgovaramo
Ako ste zainteresirani za naše dvostruke mehaničke brtve ili imate bilo kakva pitanja o tome kako one mogu spriječiti curenje u vašoj specifičnoj primjeni, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo da pronađete pravo rješenje za vaše potrebe. Bilo da ste mala firma ili velika industrijska operacija, imamo stručnost i proizvode za održavanje vaših sistema bez curenja.
Reference
- "Priručnik za mehaničke zaptivke" Johna Dicksona
- "Tehnologija zaptivanja za rotirajuću opremu" od Allana R. Browna
- "Tehnologija industrijskog zaptivanja" u izdanju Elseviera
